The tržište brizgane plastike je jedan od najvećih proizvodnih segmenata u globalnom gospodarstvu. Procijenjeno na otprilike 385 milijardi dolara u 2023 , predviđa se da će dosegnuti 510–530 milijardi USD do 2030. uz ukupnu godišnju stopu rasta od oko 4,5–5,0%. ujekcijsko prešanje čini otprilike 32% ukupne prerade plastike na globalnoj razini prema volumenu — više od bilo koje druge pojedinačne metode oblikovanja — i dotiče gotovo sve kategorije proizvoda od automobilskih komponenti i medicinskih uređaja do potrošačke elektronike, pakiranja i građevinskog hardvera.
Zemljopisno središte globalne proizvodnje injekcijskim prešanjem je istočna Azija, a sama Kina čini procijenjenih 35-40% svjetske proizvodnje po volumenu. Kineski proizvođači kreću se od masovnih kalupara koji proizvode jednostavne dijelove u velikim serijama do sofisticiranih preciznih kalupara koji opslužuju proizvođače originalne opreme za automobile, medicinu i elektroniku s uskim dimenzijskim tolerancijama i potpunim sustavima upravljanja kvalitetom. Europa — posebice Njemačka, Italija i Češka — prednjači u preciznosti izrade alata i procesnom inženjerstvu za visokosložene primjene. Kapacitet kalupljenja u Sjevernoj Americi koncentriran je u automobilskim opskrbnim lancima na Srednjem zapadu i klasterima za proizvodnju medicinskih uređaja na sjeveroistoku i gornjem srednjem zapadu.
Pet sektora krajnje upotrebe koji pokreću najveći udio potražnje za injekcijskim prešanjem su ambalaža (otprilike 26% volumena), automobilska industrija (20%), građevinarstvo (16%), elektronika (14%) i medicina/zdravstvo (10%). Prešanje medicinskih uređaja najbrže je rastući segment po vrijednosti, potaknut starenjem demografskih podataka, sve većom složenošću uređaja i prelaskom na jednokratne komponente — pomak koji stvara veliku količinu, ponavljajuću potražnju za prešanim dijelovima u rasponu od materijala od polipropilena do PEEK-a tehničke kvalitete i silikona medicinske kvalitete.
Trošak alata najznačajnija je početna investicija u projekt injekcijskog prešanja i brojka koja najčešće određuje je li dizajn komercijalno održiv pri određenom obujmu proizvodnje. Koliko košta kalup za brizganje plastike ovisi o veličini dijela, geometrijskoj složenosti, broju šupljina, stupnju čelika i o tome proizvodi li se u zemlji ili u moru.
Kao radni referentni okvir:
Najveći pojedinačni pokretači troškova u alatu su broj šupljina (svaka dodatna šupljina dodaje vrijeme strojne obrade, materijal i rad na ugradnji), bočne radnje i podizači (mehaničke značajke koje oslobađaju udubljenja dodaju značajnu složenost), sustavi vrućih kanala (grijani sustavi razdjelnika i vrata koji eliminiraju hladne vodilice i kanale koštaju 5000–30 000 USD po padu, ovisno o složenosti), te zahtjevi za završnu obradu površine — teksturiranje i poliranje optički standardi ili standardi visokog sjaja mogu dodati 2.000 do 10.000 USD alatu koji bi inače bio jednostavan.
Kritična točka koja se često propušta u raspravama o troškovima: amortizirani trošak po dijelu — ukupni trošak alata podijeljen s obujmom proizvodnje — daleko je relevantniji od apsolutnog broja alata. Alat od 50 000 USD koji proizvodi 500 000 dijelova dodaje 0,10 USD po dijelu na cijenu; proizvodnja 10 000 dijelova dodaje 5,00 USD po dijelu. Kod malih količina, trošak alata po dijelu često premašuje troškove materijala i oblikovanja zajedno, zbog čega su kratkoročne alternative (meki alati, 3D tiskani alati, strojno obrađeni prototipovi) ekonomski racionalne ispod određenih pragova količine.
Površinska obrada injekcijskim prešanjem specificiran je korištenjem standardiziranih sustava ocjenjivanja — najčešće SPI (Society of the Plastics udustry) standarda završne obrade u Sjevernoj Americi i standarda VDI 3400 u Europi i Aziji. Dva sustava se bave istim rasponom kvalitete površine, ali koriste različite ljestvice i nisu izravno zamjenjivi bez reference konverzije.
SPI sustav ide od A-1 (najveći sjaj, zrcalna završna obrada) do D-3 (gruba mat, teška tekstura). Ocjene i njihove tipične primjene:
Osim završne obrade čelične površine, na moguću površinu dijela utječu izbor materijala, temperatura taline, brzina ubrizgavanja i temperatura kalupa. Završne obrade visokog sjaja zahtijevaju više temperature kalupa (što poboljšava replikaciju površine poliranog čelika), sporije brzine punjenja (što smanjuje zamućenje izazvano posmicanjem) i materijale s niskom viskoznošću taline i dobrim protokom. Mješavine ABS-a i PC/ABS-a dobro kopiraju površine visokog sjaja; vrste punjene staklom proizvode površinu koju nikakva količina poliranja čelika neće eliminirati, jer staklena vlakna malo strše dok se smola skuplja oko njih tijekom hlađenja.
Tekstura — bilo jetkanjem kiselinom (Mold-Tech i ekvivalentni sustavi) ili EDM (strojna obrada električnim pražnjenjem) — mora biti specificirana s odgovarajućim kutom gašenja kako bi se omogućilo izbacivanje dijela bez tragova povlačenja. Standardno pravilo je 1° dodatnog gaza na 0,025 mm dubine teksture — duboka tekstura zrna kože koja zahtijeva 3° ili više propuha na površinama s teškom teksturom kako bi se spriječilo kidanje površine tijekom izbacivanja.
Oznake gorenja u injekcijskom prešanju pojavljuju se kao tamnosmeđe, crne ili pougljenjene promjene boje na površini dijela, obično na zadnjoj točki za popunjavanje šupljine ili na mjestima gdje zarobljeni zrak ne može izaći. Oni su jedan od najčešćih nedostataka injekcijskog prešanja i jedan od najpoučnijih, jer njihov položaj otkriva specifične informacije o uzorku protoka i stanju ventilacije alata.
Najčešći mehanizam iza tragova opeklina je dizel efekt : dok fronta taline napreduje kroz šupljinu i komprimira zrak ispred sebe, zrak se zagrijava adijabatski — isti mehanizam kao kod kompresijskog paljenja kod dizel motora. Ako komprimirani zrak ne može izaći kroz ventilacijske otvore prije nego što fronta taline stigne do njega, temperatura zraka raste na 300–400°C ili više, što je dovoljno za razgradnju i pougljenje većine inženjerskih termoplasta. Oznaka opekotine nastaje točno na mjestu gdje je zarobljen zračni džep.
Kratkotrajno injekcijsko prešanje — također nazvano injekcijskim prešanjem male količine ili premosnim prešanjem — odnosi se na proizvodne serije koje se obično kreću od nekoliko stotina do 10.000–25.000 dijelova, uz korištenje alata posebno dizajniranog za smanjenje početnih troškova, a ne za maksimiziranje brzine ciklusa i dugovječnosti. Zauzima proizvodni prostor između 3D ispisa (ekonomično ispod ~100 dijelova za složene geometrije) i pune proizvodnje injekcijskim prešanjem (ekonomično iznad 25 000–50 000 dijelova za većinu primjena).

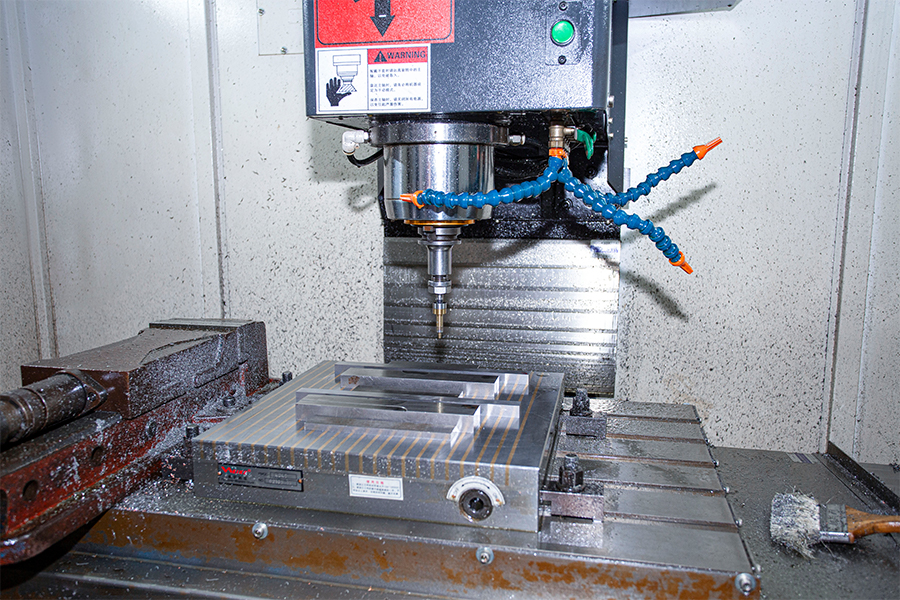

Tehnologije koje omogućuju kratkotrajno injekcijsko prešanje su aluminijski alati, brzo obrađeni alati od mekog čelika (P20 prethodno očvrsnuti) i alati od smole ili kompozita za vrlo kratke pilot serije. Alati za kalupe od aluminija mogu se obraditi 5-10x brže od ekvivalenata od kaljenog čelika, smanjujući vrijeme potrebno za alat sa 8-14 tjedana na 2-5 tjedana i trošak alata za rezanje za 40-70%. Kompromis je vijek trajanja sačme: aluminijski alati obično podržavaju 5.000–50.000 hitaca, ovisno o lijevanom materijalu (abrazivni razredi punjeni staklom značajno smanjuju životni vijek aluminijskog alata), u usporedbi s 500.000–2.000.000 hitaca za proizvodne alate od kaljenog čelika.
Kratkoročno prešanje ispravan je izbor za: tržišnu provjeru prije nego što se posveti potpunoj proizvodnji alata; proizvodnja mostova dok se izrađuje proizvodni alat s dugom žicom; zamjenski dijelovi za stare proizvode gdje ukupna potražnja ne opravdava ulaganje u čvrste alate; i kliničke ili regulatorne ispitne količine u razvoju medicinskih uređaja gdje su promjene dizajna vjerojatne prije konačnog odobrenja.
Ključna procesna disciplina u kratkotrajnom prešanju je dizajn za aluminijski alat : izbjegavanje vrlo oštrih unutarnjih kutova (koncentracija naprezanja u aluminiju je posljedičnija nego u kaljenom čeliku), minimiziranje bočnih djelovanja gdje je to moguće (svako djelovanje je habajuća površina) i projektiranje odgovarajućih kutova gaza od samog početka umjesto pokušaja naknadne ugradnje. Dijelovi dizajnirani s alatom za kratkotrajnu upotrebu često se mogu prenijeti na proizvodni alat s minimalnim promjenama dizajna; dijelovi dizajnirani uz pretpostavku tvrdog alata od samog početka ponekad se uopće ne mogu ekonomično reproducirati u aluminiju.
Umetnuto prešanje i prelijevanje su procesi koji kombiniraju dva ili više materijala u jednu oblikovanu komponentu, ali se bitno razlikuju u tome što sekundarni materijal inkapsulira i u tome kako se proces odvija. Razumijevanje razlike između kalupljenja umetaka naspram kalupljenja ključan je za odabir pravog procesa u dizajnu dijela od više materijala.
In umetnuti kalup , prethodno oblikovana komponenta - najčešće metalni umetak kao što je navojna mjedena matica, čelična igla, električni kontakt ili utisnuti metalni nosač - stavlja se u šupljinu kalupa prije ubrizgavanja. Rastaljena plastika se zatim ubrizgava oko i preko umetka, inkapsulirajući ga dok se plastika skrućuje. Rezultat je jedna komponenta u kojoj je metalni umetak trajno i precizno smješten unutar plastičnog dijela, s plastikom koja teče u udubljenja ili kroz rupe u umetku kako bi se stvorila mehanička blokada koja je otporna na izvlačenje i opterećenja zakretnim momentom.
Kalup za umetanje koristi se gdje god plastični dio treba mehanička svojstva metala na određenom sučelju — spojevi s navojem koji moraju izdržati opetovano sastavljanje i rastavljanje, električni terminali koji zahtijevaju vodljivost, ležajne površine koje zahtijevaju tvrdoću koju plastika ne može pružiti. Proces eliminira sekundarno presovanje ili ultrazvučno umetanje metalnih umetaka, što smanjuje troškove montaže i poboljšava čvrstoću izvlačenja.
In prekalupljivanje , prethodno oblikovani plastični supstrat (prvi dio) stavlja se u drugi kalup, a drugi termoplastični materijal — obično mekši TPE, TPU ili elastomer — ubrizgava se preko i oko naznačenih površina supstrata. Dvije plastike povezuju se ili kemijski (kroz kompatibilnost materijala i uvjete obrade) ili mehanički (kroz isprepletenu geometriju) na njihovoj površini.
Prelijevanje se koristi za dodavanje mekanih površina za držanje krutim kućištima (električni alati, ručke medicinskih uređaja, potrošačka elektronika), za izradu dvobojnih ili dvomaterijalnih estetskih komponenti, za dodavanje usklađenih značajki brtvljenja krutim strukturnim dijelovima i za integraciju prigušivanja vibracija ili ublažavanja u tvrdu podlogu. Meki rukohvat na ručki četkice za zube, gumirano kućište ručnog skenera i ručka s dvostrukim durometrom kirurškog instrumenta su komponente koje su prelivene.
| Atribut | Umetnite letvu | Prelijevanje |
|---|---|---|
| Sekundarni materijal | Metalna, keramička ili prethodno oblikovana komponenta | Termoplastični elastomer ili druga plastika |
| Redoslijed procesa | Umetak postavljen u kalup → plastika ubrizgana oko njega | Prvo ubrizgana plastika → prebačena u drugi kalup → ubrizgan drugi materijal |
| Vrsta obveznice | Mehanička blokada (plastika teče u geometriju umetka) | Kemijska veza i/ili mehanička veza između dvije plastike |
| Primarna namjena | Integrirajte funkciju metala (niti, vodljivost, tvrdoća) | Dodajte mekoću na dodir, boju, brtvljenje ili prigušivanje vibracija |
| Zahtjev za alatom | Pojedinačni kalup s uloškom za punjenje | Dva kalupa (prvi kalup) ili stroj s dva kalupa |
| Tipične primjene | Elektronički konektori, kućišta s navojem, medicinski uređaji | Ručke za električne alate, medicinske ručke, kućišta za potrošačke proizvode |
Odabir između ta dva procesa uvjetovan je problemom koji sekundarni materijal rješava. Ako je zahtjev konstrukcijski - spoj s navojem, električno sučelje, nosiva površina - odgovor je umetnuto oblikovanje. Ako je zahtjev ergonomski ili taktilni - mekani rukohvat, brtvena usna, prekid boje - prelijevanje je ispravno. U nekim se komponentama oba procesa koriste istovremeno: ručka medicinskog uređaja može preliti mekani rukohvat na krutu podlogu koja sama sadrži navoje od mesinganih umetaka za sastavljanje — jednostruka komponenta od tri materijala i dva procesa.
Kontrola kvalitete u proizvodnji plastike djeluje na tri razine: provjera ulaznog materijala, nadzor unutar procesa i inspekcija izlaznog dijela. Svaka razina bavi se različitim načinima kvarova i zajedno tvore sustav upravljanja kvalitetom koji određuje ispunjava li oblikovani proizvod dosljedno specifikaciju.
Svojstva smole — indeks tečenja taline (MFI), sadržaj vlage, boja i sljedivost serije — moraju se provjeriti u odnosu na specifikaciju materijala prije početka proizvodnje. MFI varijacija od ±10–15% od nominalne specifikacije može uzrokovati značajne varijacije u ispuni, udubljenju i dimenzijama u kalupljenom dijelu. Sadržaj vlage je kritičan za higroskopne materijale: najlon, PC, PET i ABS apsorbiraju atmosfersku vlagu i moraju se osušiti ispod specificiranih razina vlage (obično 0,02–0,15% ovisno o materijalu) prije oblikovanja. Propuštanje neosušene higroskopne smole stvara mrlje, mjehuriće i smanjenu molekularnu težinu — nedostatke koji se ne mogu ispraviti u preši.
Moderni strojevi za injekcijsko prešanje hvataju procesne podatke - tlak u šupljini, temperaturu taline, profil brzine ubrizgavanja, vrijeme hlađenja, steznu silu - na bazi ciklusa po ciklus. Statistička kontrola procesa (SPC) primijenjena na ključne parametre procesa identificira pomak prije nego uzrokuje proizvodnju grešaka, a ne nakon. Senzori tlaka šupljine — piezoelektrični pretvornici montirani u kalupu — daju izravnu povratnu informaciju o stanju punjenja i pakiranja unutar kalupa, što pouzdanije korelira s kvalitetom dijela nego sam tlak u bačvi. Dijelovi proizvedeni u ciklusima u kojima tlak u šupljini odstupa od utvrđenog procesnog prozora mogu se automatski odbaciti separatorom dijelova prije nego što dospiju u područje inspekcije.
Okvir upravljanja kvalitetom koji stoji iza ovih metoda ovisi o krajnjem tržištu. ISO 9001 je osnovni sustav upravljanja kvalitetom za opće industrijsko prešanje. IATF 16949 (bivši TS 16949) potreban je za sudjelovanje u lancu opskrbe automobila i dodaje zahtjeve plana kontrole, FMEA i MSA izvan ISO 9001. ISO 13485 upravlja proizvodnjom medicinskih uređaja i dodaje zahtjeve za kontrolu dizajna, sljedivost i sterilni lanac opskrbe. FDA 21 CFR dio 820 odnosi se na medicinske uređaje koji se prodaju na tržištu SAD-a. Za medicinske i automobilske proizvođače, sustav kvalitete nije razlika - to je ulazni zahtjev. Kupci u ovim sektorima provjeravaju sustav kvalitete prije nego što odobre novog kalupa, a godišnje nadzorne revizije održavaju to odobrenje tijekom cijelog odnosa opskrbe.
